Характеристики:
Артикул
HL 310NPr-3000.11
Код
193724
Производитель
HL
Страна
Австрия
Вес, кг
0,760
Описание товара

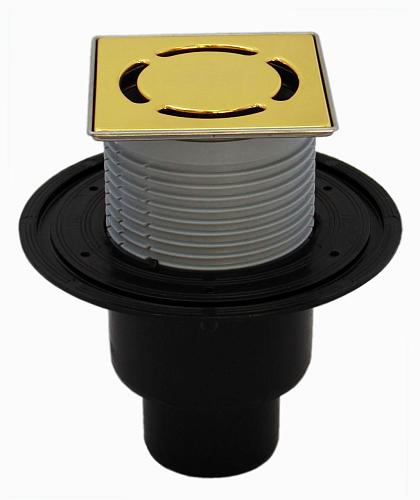

 HL 310NPr-3000.11 Трап с сухим сифоном решетка HL037.11E 3олото DN50/75/110
 Трап для внутренних помещений с решеткой 115*115 мм в подрамнике 121*121 мм, с "сухим" сифоном "Primus", с вертикальным выпуском

Материал составных частей
Решетка позолоченная нержавеющая сталь
Сифон полипропилен
Подрамник нержавеющая сталь
Надставной элемент полипропилен
Корпус полиэтилен







 Дизайн-трап с «сухим» сифоном предназначен для установки во внутренних помещениях и отвода в канализацию сточных вод с уровня пола и гидроизоляции.

Технические характеристики:

Максимальная разрешенная нагрузка              до 300 кг
Температура отводимой жидкости                   до 85°С
Срок службы                                          не менее 50 лет

Особенности монтажа:

1. Высота надставного элемента трапа регулируется от 12 до 70 мм (подрезается по высоте стяжки).  При необходимости увеличить высоту применяются удлинители HL340N.

2. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные каналы в надставном элементе и корпусе трапа.

3. В зависимости от типа гидроизоляции используются следующие гидроизоляционные комплекты:

Листовая гидроизоляция

Наливная (двухкомпонентная)
 EPDM ПВХ ПП  Битумная
HL83   HL83.P    HL83.PP  HL83.H HL83.M
HL83.0






4. Выпускной патрубок трапа HL310NPr-3000.11 предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь.

5. До завершения монтажных работ, для исключения попадания посторонних предметов в систему канализации, в корпус трапа устанавливается монтажная заглушка (идёт в комплекте). После установки надставного элемента,  который подрезается в зависимости от необходимой высоты, она удаляется. Подрезать корпус нельзя! Это приведёт к снижению пропускной способности трапа.
В надставной элемент также может устанавливаться заглушка для предотвращения его повреждения или деформации. После завершения монтажных работ в надставной элемент устанавливается «сухой» сифон, а затем решетка из нержавеющей стали с покрытием «Золото». Монтажные заглушки подлежат утилизации.

Схема работы «сухого» сифона «Primus»:

primus1.jpg primus2.jpg primus3.jpg primus4.jpg

Рис. 1.
Сифон во время слива воды

Рис. 2.
Пересыхание водяного затвора


Рис. 3.
Сифон в "сухом" состоянии












Внимание!
Трап HL310NPr-3000.11 позволяет отводить в канализацию стоки с температурой до 100°С,  при условии, что её воздействие имеет кратковременный характер (100-200 литров жидкости с температурой не более 100°С). Повышение температуры сливаемой жидкости до 100°С не влияет на пропускную способность трапа и его работоспособность, так как основной рабочий элемент трапа – сифон выполнен из полипропилена (рабочая температура которого не должна превышать 100°С). В этом случае снижается только максимально допустимая нагрузка на трап (так как корпус трапа исполняет роль несущего силового элемента), она не должна превышать 150 кг.
Характеристики:
Артикул HL 310NPr-3000.11
Код 193724
Производитель HL
Страна Австрия
Вес, кг 0,760
Диаметр, DN мм 50 /75 /110
Пропускная способность, л/с 0,5
Допустимая нагрузка, кг 300
Документация
Паспорт.pdf Файлы, 231.02 КБ
