ZONT H-1V NEW отопительный термостат

ZONT H-1V NEW – обновленная версия легендарного термостата ZONT H-1V.

В приборе теперь 2 вида связи – Wi-Fi и GSM (4G). Для подключения оригинальных устройств ZONT к термостату на удаленном расстоянии добавлен профессиональный интерфейс RS-485. В специальные входы возможно подключить помехозащищенные температурные датчики типа NTC (1 шт. входит в комплект).

Обновленная версия популярного термостата H-1V для газовых и электрических котлов

• Wi-Fi и GSM (4G) связь в одном приборе!
• Управляет котлом в режиме ПЗА и с ПИД-регулятором
• Управляет отоплением и ГВС по цифровому интерфейсу через внешний адаптер
• Контролирует радио- и проводные датчики различного назначения
• Остается на связи при отключении электроэнергии до 12 часов (резервная батарея)
• Сокращает потребление энергоресурсов (10 режимов, работа по расписанию)
• Крепится на DIN-рейку

Отопительный термостат ZONT H-1V NEW предназначен поддерживать температурные условия в доме для комфортного проживания. Он контролирует и управляет работой котла из любой точки мира через личный кабинет веб-сервиса или мобильное приложение ZONT. Команды управления, настройки режимов возможно отправлять с телефона, планшета или ПК. Мобильное приложение бесплатно и доступно для скачивания на iOS и Android.

ZONT H-1V NEW регулирует работу котла в режиме нагрева в соответствии с заданными параметрами. Прибор контролирует техническое состояние котла и сигнализирует о его неисправности, при возникновении внештатных ситуаций или отключении напряжения питания.

10 индивидуальных режимов отопления дома включают настройку работы по расписанию, учитывают уличную t° (ПЗА) и время суток. Записывается и сохраняется история событий.

Резервная батарея в комплекте: при отключении электроэнергии прибор будет оставаться на связи до 12 часов и передавать информацию от подключенных к нему проводных датчиков.

ZONT H-1V NEW проводит мониторинг дополнительно подключенных датчиков различного назначения (протечки воды, утечки газа, охранных и др.). Возможно подключение как проводных, так и радиодатчиков, работающих на защищенной частоте 868 МГц (до 10 проводных и 40 радиодатчиков).

Обновление ПО доступно через личный кабинет веб-сервиса без подключения прибора к компьютеру.

Управление котлом по цифровой шине

Термостат обеспечивает расширенные возможности управления системой отопления, если подключается к котлу по цифровому интерфейсу. Доступно управление котлами, имеющими один из перечисленных протоколов: OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (Baxi), Daesung, Wolf, Rinnai, Arderia, EMS+, Modbus. Для подключения требуется адаптер цифровой шины (приобретается отдельно).

При цифровом способе управления термостат не включает/выключает котел, а модулирует его мощность, плавно изменяя температуру теплоносителя.

Подключение к внутреннему протоколу котла также обеспечивает автоматический контроль его состояния. Вы получаете расширенную информацию о работе котла, в случае ошибки и аварии – коды и расшифровки события (при релейном управлении только уведомление, что произошла авария, без расшифровки).

Подключение по цифровой шине обеспечивает:

• дистанционное управление ГВС (если котел управляет ГВС),
• работу функции модуляции мощности котла,
• считывание рабочих параметров,
• считывание кодов ошибок.

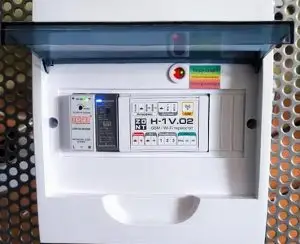

Индикация в монтажном боксе

Установите Глазок для контроля индикации после монтажа термостата в бокс, чтобы контролировать световой сигнал индикатора прибора.

Глазок для контроля индикации защитит отверстие в монтажном боксе от пыли и влаги.

С отопительным термостатом ZONT H-1V NEW:

— вы можете быть уверенным в работоспособности системы отопления;

— вы заботитесь о домочадцах во время своего отсутствия;

— вы экономите на энергоносителях от 35%!

Функционал устройства

Контроль и управление котлом

• 1 котел
• подключение по цифровым интерфейсам (через внешний адаптер)
• подключение котла релейным способом
• отображение текущего состояния котла
• ПЗА и ПИД-регулирование
• настройка работы по расписанию
• защита от замерзания
• функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера)

Особенности управления и настройки

• дистанционно через веб-сервис, приложение, смс
• 4 предустановленных режима работы с возможностью изменения настроек
• 6 свободно программируемых режимов
• погодозависимое управление (датчик или погодный сервер)

Автономная работа

• встроенная резервная батарея, прибор останется на связи при отключении электроэнергии (до 12 часов)
• обеспечит мониторинг и передачу информации от подключенных проводных датчиков

Внимание! При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет!

Управление ГВС

• работа по расписанию
• мониторинг температуры ГВС
• доступно, если котел управляет ГВС и подключен по цифровой шине

Подключение датчиков

• датчики t проводные аналоговые NTC (1 в комплекте, комнатный)
• датчики t проводные цифровые
• аналоговые датчики охраны и безопасности
• аналоговый датчик давления
• радиодатчики 868 МГЦ, до 40 шт.
  (при использовании радиомодуля ZONT МЛ-590)

Функции охраны и безопасности

• подключение датчиков протечки воды, утечки газа, дыма, влажности и др.
• подключение охранных датчиков движения, разбития стекла, размыкания
• просмотр потокового видео с видеокамер по протоколу RTSP
• организация персонализированного доступа в помещения

Особенности прав пользователей

• несколько доверенных номеров телефонов (для контроля и управления)
• несколько пользователей совместного доступа (доступ техническому специалисту)
• разграничение прав каждому пользователю

Способы управления

• личный кабинет веб сервиса
• мобильное приложение для iOS и Android
• панель ручного управления МЛ-753 (приобретается отдельно)

Мгновенные оповещения

• выход t за пороговые значения (min/max)
• выход давления за пороговые значения (при подключении датчика)
• авария и неисправность котла
• неисправность подключенных датчиков
• пропадание и восстановление напряжения питания
• срабатывание доп. датчиков (задымление, протечка, проникновение и т.п.)

Способы оповещений

• push-уведомления мобильного приложения
• смс
• письмо на e-mail

Запись и хранение истории событий

• 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн»
• время работы котла и мониторинг измеряемых температур
• время появления аварий и ошибок в работе котла
• время пропадания и восстановления основного напряжения питания
• время и текст входящих смс сообщений
• дата обновления ПО и номер текущей версии ПО

Технические характеристики

Основное питание	Внешний источник стабилизированного питания напряжением 10 — 28 В постоянного тока
Резервное питание	Встроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч
Потребляемая мощность	Не более 6 Вт
Каналы связи	Wi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n GSM — резервный: Поддержка 2G Поддержка 4G – Приборы с наклейкой на упаковке «4G»
Поддерживаемые интерфейсы	RS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м); K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 15 м); 1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.)
Поддерживаемые адаптеры Для расширенного управления котлом по цифровому протоколу	Универсальный адаптер цифровых шин DIN — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf Универсальный адаптер цифровых шин ECO — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf Адаптер цифровой шины RINNAI Адаптер цифровой шины ARDERIA Адаптер цифровой шины EMS+ Адаптер цифровой шины Modbus
Релейный выход	1 шт., используется для релейного подключения котла Коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А Коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А
Аналоговый вход	1 шт., предназначен для контроля аналоговых сигналов от датчиков и устройств различного назначения, аналогового сигнала «Авария», снимаемого с выхода котла, команд управления от стороннего комнатного терморегулятора (термостата)
Аналоговые входы NTC	2 шт., предназначены для подключения аналоговых датчиков температуры NTC-10 (1 шт. в комплекте). Характеристики Входа: Входное напряжение 0-3,3 В; Дискретность измерения 12 бит; Погрешность 2 %; Подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм.
Датчики температуры	Проводные Тип — аналоговые NTC, RS-485, цифровые Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771 (DS), МЛ-772 (DS), МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20 Беспроводные — До 40 шт. Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
Датчики охранные и информационные	Проводные Подключение к универсальному входу — на вход до 10 шт. одного типа в шлейф Беспроводные Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-712, МЛ-570
